USB Type-C是USB连接器系统的规范，在智能手机和移动设备上越来越受欢迎，并且能够进行电力传输和数据传输。USB-C是一种相对较新的标准，目前的版本为USB4，USB4规范使用双链路通道，传输带宽最高达到40Gbps及高达240W的功率。这些功能可以使USB-C成为现代设备的真正通用连接标准。

USB Type-C主要功能介绍之信号图示

USB Type-C连接器有24个引脚。图1和图2分别显示了USB Type-C插座和插头的插针。

USB Type-C的供电和备用模式

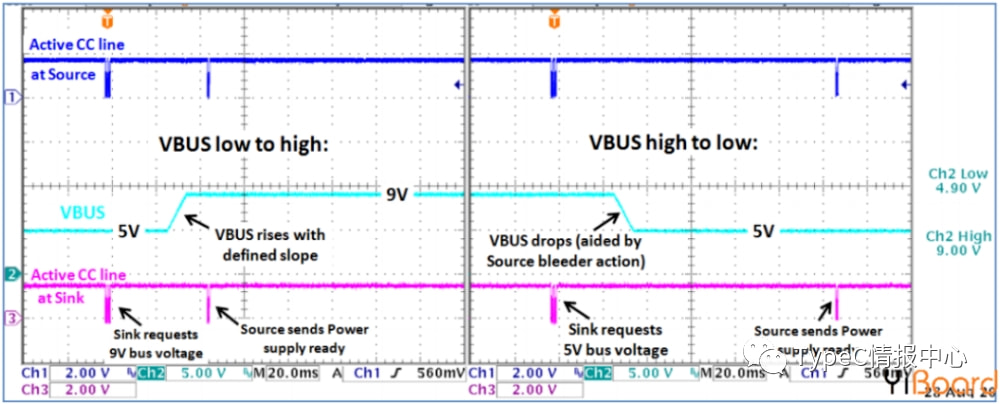

使用USB Type-C标准的设备可以通过接口协商并选择合适的功率。这些功率协商是通过称为USB Power Delivery的协议实现的，该协议是上面CC线上的单线通信。下面的图显示了一个示例USB供电，其中接收器向源发送请求并根据需要调整VBUS电压。首先，要求提供9 V总线。在源稳定总线电压为9 V后，它会向接收器发送“电源就绪”消息。然后，接收器请求一个5V总线，并且源提供它并再次发送“电源就绪”消息，值得注意的是，“USB供电”不仅仅涉及与供电相关的谈判，其他谈判，例如与备用模式相关的协商，都是使用标准CC线上的供电协议完成的。

USB Type-C的VCONN引脚

USB Type-C旨在提供超快的数据传输速度以及高水平的功率。这些特征可能需要使用通过在内部使用芯片进行电子标记的特殊电缆。此外，一些有源电缆利用重新驱动芯片来加强信号并补偿电缆等引起的损耗。在这些情况下，我们可以通过施加5 V、1 W电源为电缆内部的电路供电提供给VCONN引脚。有源线缆使用Ra电阻来下拉CC2引脚。Ra的值与Rd不同，因此DFP仍然可以通过检查DFP CC1和CC2引脚上的电压来确定电缆方向。确定电缆方向后，与“有源电缆IC”对应的通道配置引脚将连接到5 V，1 W电源，为电缆内部的电路供电。例如，在下图中，有效的Rp-Rd路径对应于CC1引脚。因此，CC2引脚连接到VCONN表示的电源。

USB Type-C的SBU1和SBU2针脚&RX和TX引脚

SBU1和SBU2针脚

这两个引脚对应于仅在备用模式下使用的低速信号路径。

RX和TX引脚

有两组RX差分对和两组TX差分对。

这两个RX对中的一个以及TX对可用于USB 3.0/USB 3.1协议。由于连接器是可翻转的，因此需要多路复用器通过电缆正确地重新路由所采用的差分对上的数据。

请注意，USB Type-C端口可以支持USB 3.0/3.1标准，但USB Type-C的最小功能集不包括USB 3.0/3.1。在这种情况下，USB 3.0/3.1连接不使用RX/TX对，并且可以被其他USB Type-C功能使用，例如备用模式和USB供电协议。这些功能甚至可以利用所有可用的RX/TX差分对。

USB Type-C的电源和接地引脚

VBUS和GND引脚是电源和信号的返回路径。默认的VBUS电压为5V，但标准允许器件协商并选择VBUS电压而不是默认值。最新的PD3.1的协议，电源传输允许VBUS具有高达48V的电压，目前USB4最大电流也可以升高到5A。因此，USB Type-C可以提供240W的最大功率。当为诸如笔记本电脑的大型设备充电时，大功率是有用的。

USB Type-C的USB 2.0差分对

D+和D-引脚是用于USB 2.0连接的差分对。插座中有两个D+引脚和两个D-引脚。但是，这些引脚相互连接，实际上只有一个USB 2.0数据差分对可供使用。冗余设计只是为了提供可翻转的连接器。
