全球知名半导体制造商ROHM面向工业设备用的电源、太阳能发电功率调节器及UPS等的逆变器、转换器，开发出额定1200V400A、600A的全SiC功率模块“BSM400D12P3G002”、“BSM600D12P3G001”。
本产品通过ROHM独有的模块内部结构及散热设计优化，实现了600A额定电流，由此，在工业设备用大容量电源等更大功率产品中的应用成为可能。另外，与普通的同等额定电流的IGBT模块相比，开关损耗降低了64%(芯片温度150℃时)，这非常有助于应用的进一步节能。不仅如此，由于可高频驱动，还有利于外围元器件和冷却系统等的小型化。例如，根据冷却机构中的损耗仿真进行计算，与同等额定电流的IGBT模块相比，使用SiC模块可使水冷散热器的体积减少88%※。
本模块将于2017年6月开始出售样品。前期工序的生产基地为ROHMApolloCo.,Ltd.(日本福冈县)，后期工序的生产基地为ROHM总部工厂(日本京都)。
※1200V600A产品、PWM逆变器驱动、开关频率20kHz、导热硅脂厚度40μm以下、散热器规格采用市场上可获得信息的产品、其他温度条件等相同时
<背景>
近年来，SiC因其优异的节能效果而在汽车和工业设备等领域的应用日益广泛，并且市场对更大电流SiC产品的需求越来越旺盛。为了最大限度地发挥SiC产品的优势--高速开关性能，尤其是功率模块这类额定电流较大的产品，需要开发可抑制开关时浪涌电压影响的新封装。
2012年3月，ROHM于世界首家开始量产内置的功率半导体元件全部由碳化硅组成的全SiC功率模块。其后，相继开发出直到1200V、300A额定电流的系列产品，在众多领域中被广为采用。在IGBT模块市场，ROHM拥有覆盖主要额定电流范围100A到600A的全SiC模块产品阵容，预计未来的需求会进一步增长。
<特点>
1.开关损耗大幅降低，有助于设备节能

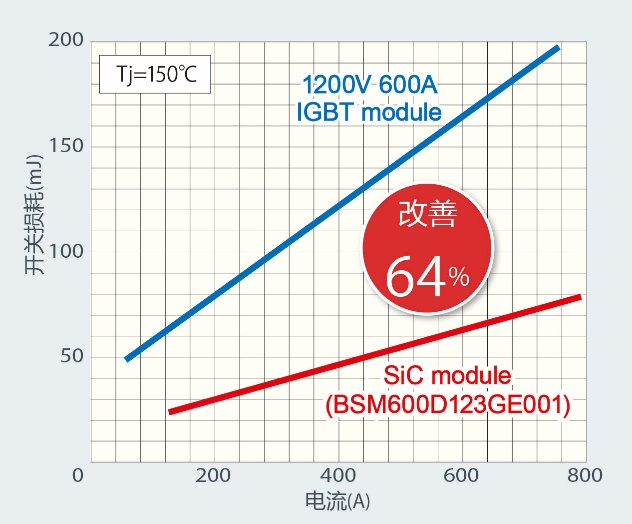

搭载ROHM生产的SiC-SBD和SiC-MOSFET的全SiC功率模块，与普通的同等额定电流的IGBT模块相比，开关损耗降低64%(芯片温度150℃时)。因此，可降低应用的功率转换损耗，实现进一步节能。
2.高频驱动，有利于外围元器件的小型化
PWM逆变器驱动时的损耗仿真中，与同等额定电流的IGBT模块相比，相同开关频率的损耗5kHz驱动时降低30%、20kHz驱动时降低55%，综合损耗显著减少。20kHz驱动时，所需散热器尺寸可减少88%。
不仅如此，由于可高频驱动，还有助于外围无源器件的小型化。
<实现更大电流的技术要点>
1.封装内部电感显著降低
随着功率模块产品的额定电流越来越大，开关工作时的浪涌电压变大，因此需要降低封装内部的电感。此次的新产品通过优化内置的SiC元器件配置、内部版图及引脚结构等，内部电感比以往产品低约23%。同时，开发了相同损耗时的浪涌电压比以往封装低27%的G型新封装，从而成功实现额定电流400A、600A的产品。而且，在同等浪涌电压驱动条件下，采用新封装可降低24%的开关损耗。
2.封装的散热性能显著提升
要实现额定600A的大电流，不仅需要降低内部电感，还需要优异的散热性能。新产品提高了对模块的散热性影响显著的底板部分的平坦性，从而使底板和客户安装的冷却机构间的热阻减少57%。
另外，与之前的SiC模块产品一样，此次也推出了用来评估的驱动用栅极驱动器板，帮助客户轻松进行产品评估。
＜SiC功率模块产品阵容＞
<术语解说>
?电感
表示使流动的电流发生变化时因电磁感应产生的电动势的大小的量。
?浪涌电压
在电流平稳流动的电路中瞬间急剧变动的电压。本文中具体是指关断MOSFET的开关时产生的电压。
?IGBT(InsulatedGateBipolarTransistor)
绝缘栅双极晶体管。在栅极装有MOSFET的双极晶体管。
?MOSFET(Metal-Oxide-SemiconductorField Effect Transistor)
金属-氧化物-半导体场效应晶体管。是FET中最被普遍使用的结构。作为开关元件使用。
?SBD(SchottkyBarrierDiode)
通过使金属和半导体接触从而形成肖特基结，利用其可获得整流性(二极管特性)的二极管。具有“无少数载流子存储效应、高速性能卓越”的特点。
