随着笔记本的超薄化，其自身带有的接口也越来越少，有时我们想要拷贝文件到不同的U盘上，就会因为接口少而不得不一个个进行，相当耗时麻烦。最近充电头网到手了一款Geva 3A1C四口多功能拓展坞。USB-C口支持61W快充，另外三个USB-A口支持USB3.0标准，充电拷贝数据两不误，大大缓解接口使用压力，节省时间。下面我们就对这款产品进行拆解，看看其用料做工如何。

买连接器网专注整合全球优质JAE连接器现货代理商资源，是国内领先的TE（泰科电子，TYCO）、Molex（莫仕）、JAE、JST、FCI、Samtec（申泰）、Amphenol（安费诺）连接器采购服务平台，轻松满足您的连接器采购需求。

一、Geva多功能拓展坞外观

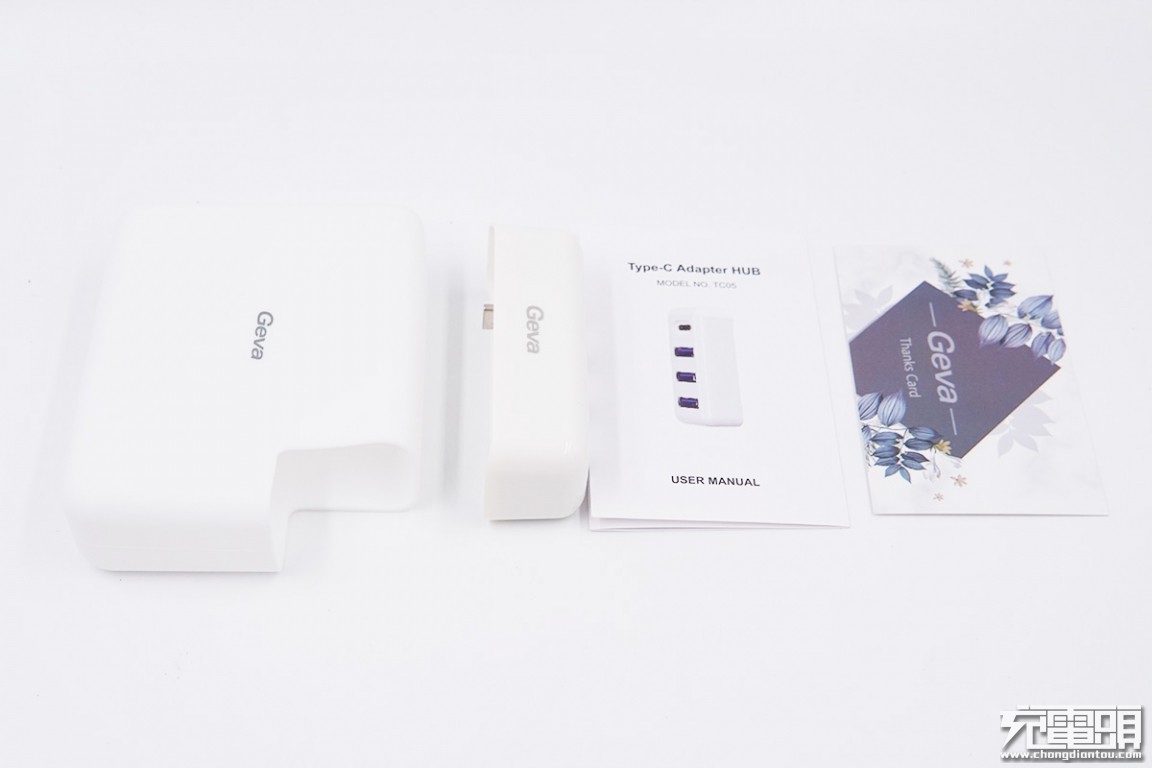

包装盒采用天地盖设计，内部采用白色EVA对产品进行固定保护。

Geva多功能拓展坞采用PC阻燃材质白色外壳，表面亮面烤漆工艺处理，洁白光滑，各面之间弧面过渡边角圆润，侧面设计有Geva品牌。

输出端配备3A1C四个接口，接口旁印有PD和USB3.0字样。

套上专门设计的白胶套，可以使充电器和扩展坞固定更牢固，不会脱落。

净重约为24g。

使用KT001没有检测到三个USB-A口的输出协议。

二、Geva多功能拓展坞拆解

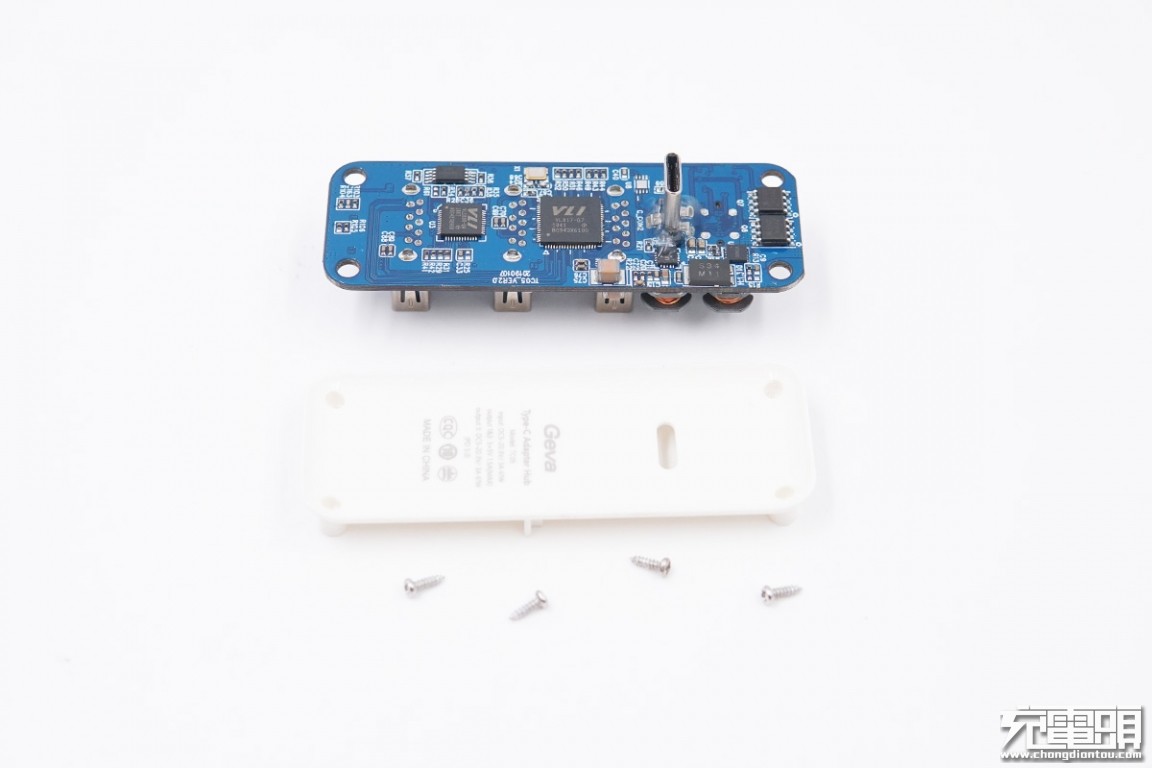

PCB板正面一览。

USB-C输入母座特写，过孔焊接并打胶固定。

矽力杰 SY8286A 详细资料。

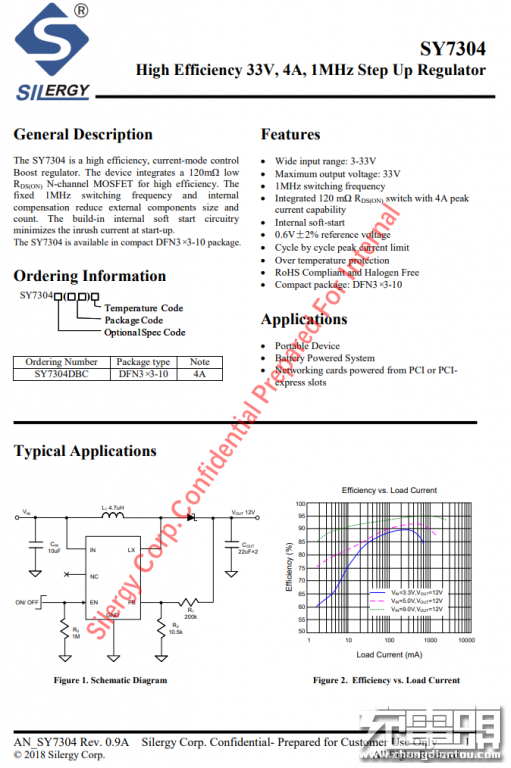

矽力杰 SY7304 内置开关管的升压转换器，最高输出电压33V。

两颗工字电感特写。

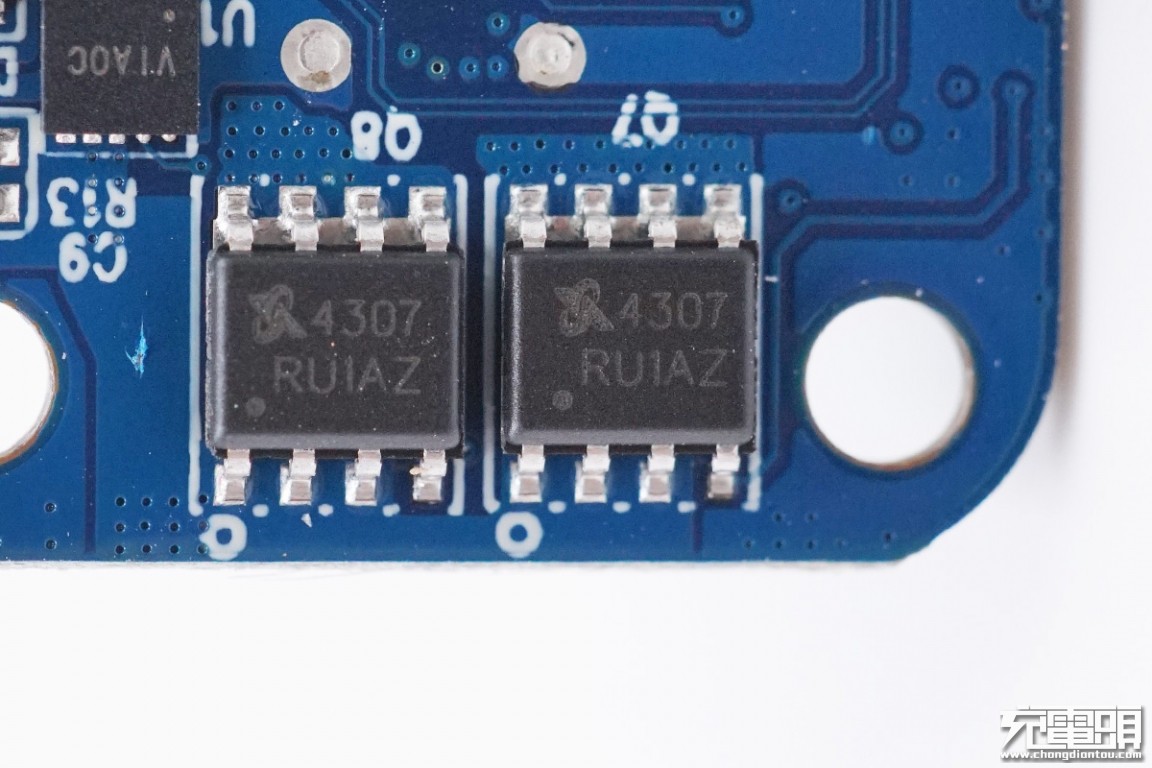

大中 SM4307PSK 详细资料。

威锋电子 VL170 介绍。

威盛VL817-Q7规格资料。

威盛VL103R-Q4。支持显示端口alt模式和PD3.0控制，这里用于USB-PD控制，申请电压。

矽力杰 SY8089A，同步整流降压IC，5.5V输入 2A输出，开关频率1MHz。

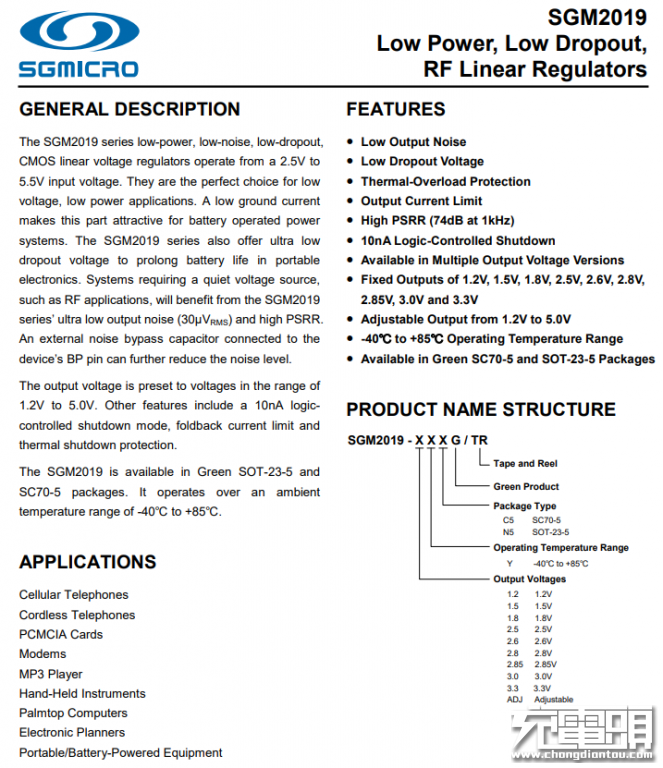

圣邦微 SGM2019 可调电压稳压器。

USB-A口输出限流保护开关 矽力杰 SY6282，3A，低损耗，电流限制可调节的负载开关，用于USB端口过流保护。

三个USB-A母座特写，每个端口都配有过流保护。

全部拆解完毕，来张全家福。

充电头网拆解总结

Geva 3A1C四口多功能拓展坞采用PC阻燃材质白色外壳，机身壳表面光滑圆润不硌手，整体小巧轻便易于携带。3A1C四口设计在保证数据同时高速传输的情况下，不影响充电质量，为用户节省很多办公时间。充电头网通过拆解发现，内部使用了威盛电子的VL817-Q7和VL103R-Q4两款芯片，矽力杰 SY8286A降压芯片为USB接口供电，并且每个接口都配备过流保护IC，稳定可靠。
